电源装置
-

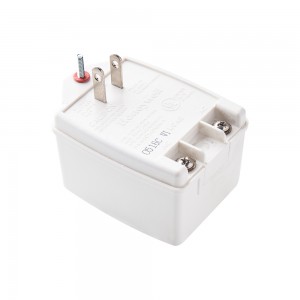

电源装置 – 线性电源
线性电源是一种通过线性调节方式实现稳定直流输出的传统电源方案。
线性电源的核心工作原理可分为两步：首先，利用工频变压器将220V交流电降压至所需电压值，再经整流滤波电路转换为粗糙的直流电；随后，线性调整管（工作在线性放大区的功率晶体管）作为一只动态可变电阻，通过实时检测输出电压并与基准电压比较，自动调整自身压降，从而吸收多余能量，最终输出高度稳定、纯净的直流电。
该方案的主要优点是输出特性优异：纹波和噪声极低（通常低于1mV），无开关电源产生的高频干扰，电磁辐射几乎为零，且电路结构简单、可靠性高、动态响应快。然而，其固有缺点是转换效率较低、体积大。基于其“干净”但“低效”的特性，线性电源主要应用于医疗设备、工业控制、音频与测试和小型家电等领域。
-

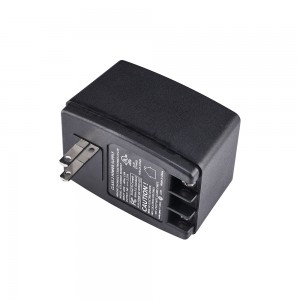

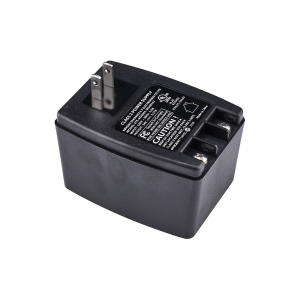

电源装置 – 开关电源
开关电源是一种利用高频开关技术来实现高效电能转换的电源方案。
与传统的线性电源不同，它不是让调整管工作在线性区，而是让功率开关管交替工作在饱和导通（电阻几乎为零）和完全截止（电流几乎为零）两种状态。
开关电源的核心优势在于效率高（通常80%-90%以上）、体积小重量轻（省去了笨重的工频变压器）、输入电压范围宽（例如85V-264V全球通用）。主要缺点是输出纹波和噪声较大，电路相对复杂，且会产生一定的电磁干扰。
