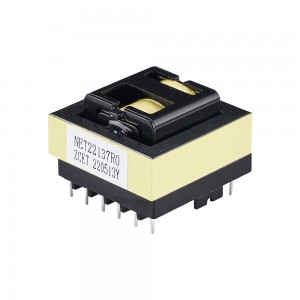

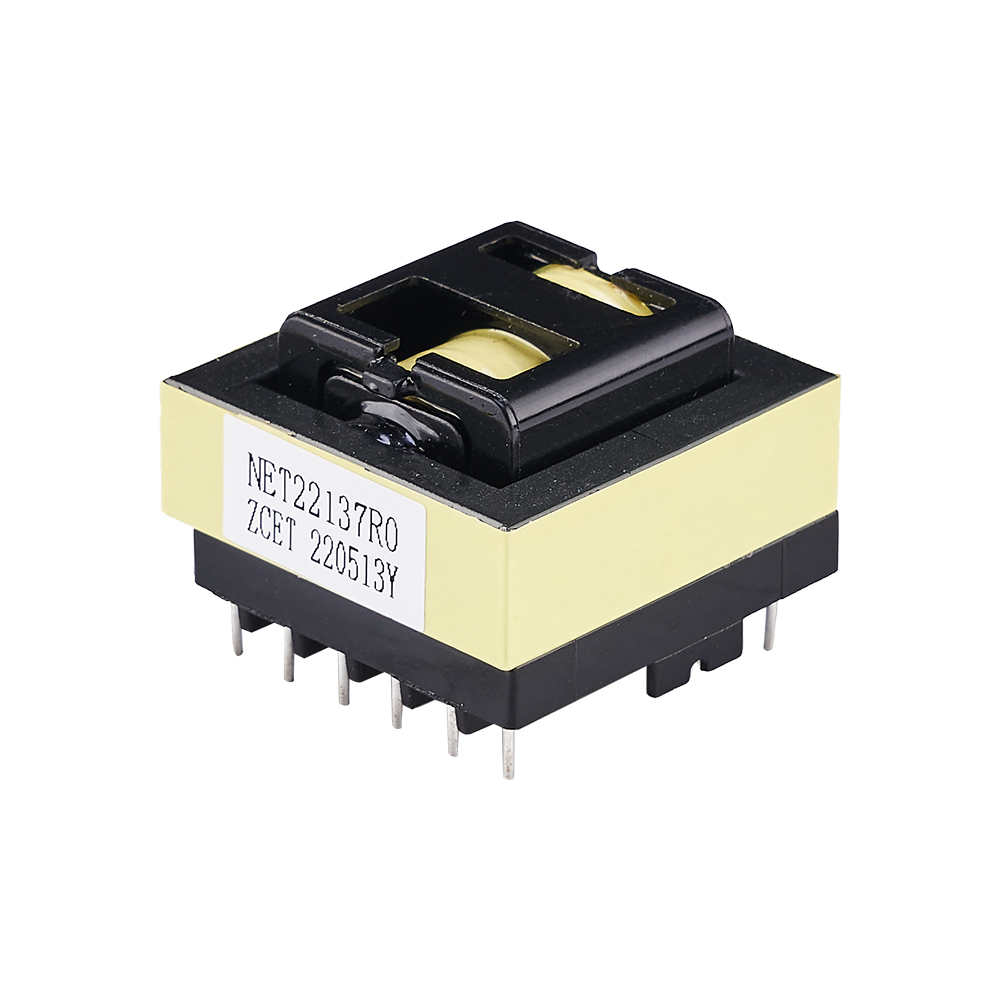

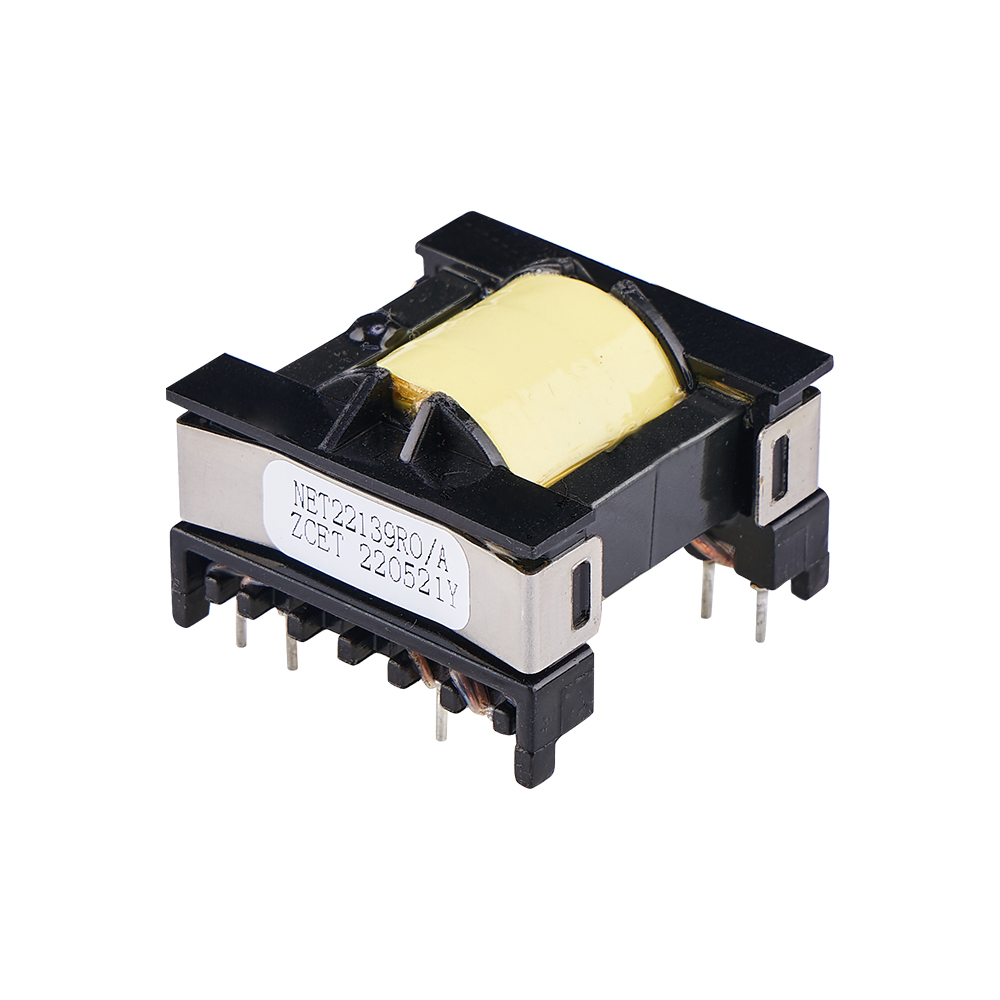

高频变压器
☷ 产品描述
高频变压器的型号命名通常以磁芯结构类型为核心前缀，后缀数字代表磁芯尺寸或规格参数，不同系列对应差异化的应用场景和性能特点。以下按磁芯类型分类整理主流型号及关键信息：
▶ 一、EE 系列（基础通用型）
EE型是最常用的基础款铁氧体磁芯结构，适用范围极广，涵盖开关电源、LED 驱动、电子设备供电等场景，具有绕制简便、性价比高的特点。
• 常用型号：EE-13、EE-16、EE-19、EE-22、EE-25、EE-28、EE-35、EE-42、EE-50
• 型号规律：后缀数字越大，磁芯尺寸（高度、中心柱截面积）越大，输出功率上限越高。
• 典型应用：EE-13/16适用于小型智能家居设备，EE-42/50可用于工业级开关电源主变压器。
▶ 二、PQ 系列（功率密集型）
PQ 系列以 “高功率密度” 为核心优势，磁芯结构紧凑且散热性能优异，数字代表磁芯长 × 宽尺寸，广泛用于电源适配器、工业设备等。
常用型号：PQ2625、PQ3220、PQ3230
型号解析：
• PQ2625（26mm×25mm）：体积小巧，适配智能家居、小型变频器；
• PQ3220（32mm×20mm）：中功率场景，如 LED 驱动、小型电源模块；
• PQ3230（32mm×30mm）：大功率需求，用于工业电源适配器、高频逆变设备。
▶ 三、EFD 系列（超薄扁平型）
专为超薄型开关电源设计，采用扁型铁氧体磁芯，兼顾高功率与小体积，对 PCB 板安装精度要求较高。
• 常用型号：EFD15、EFD20、EFD25、EFD30
• 应用场景：笔记本电脑电源适配器、超薄 LED 显示屏供电模块、便携式电子设备电源。
▶ 四、ER/EC 系列（易绕线高功率型）
磁芯中心柱为圆柱型，绕线难度低且绕组截面积大，可提升输出功率，适用于开关电源变压器、阻流线圈等。
常用型号：
• ER 系列：ER2510、ER2834、ER3542、ER4042、ER4950
• EC 系列：EC2820、EC2828、EC34、EC39、EC40、EC49
▶ 五、EDR 系列（高压宽频型）
具备宽工作电压（3V-1000V）和宽频率范围（20kHz-500kHz），最大功率可达 3000W，符合 UL、VDE 等多国认证，支持定制。
• 常用型号：EDR20、EDR25、EDR26、EDR28、EDR39、EDR40、EDR2009、EDR2810
• 型号规律：部分后缀数字代表安装尺寸，如 EDR2810 的 “28” 对应磁芯高度相关参数；
• 应用场景：工业级高压电源、大功率 DC-DC 转换器。
▶ 六、其他主流系列
• ETD 系列：磁芯结构适配高频大电流场景，常用型号 ETD34、ETD39、ETD44、ETD50，可用于新能源供电系统；
• RM 系列：小型化磁芯，适用于低功率信号耦合场景，型号 RM6、RM8、RM10；
• POT 系列：防护性能优异，适配恶劣工况，常用 POT3314、POT3230、POT40；
• EPC 系列：超小型贴片式，用于微型电子设备，型号 EPC15、EPC17、EPC19；
• EF 系列：通用性较强，型号 EF12.6、EF20、EF25，适用于小型视听设备电源。
☷ 产品优势
▶ 高效节能：优化的磁芯和绕组设计将磁芯损耗和铜损降至最低，能量转换效率高达95%以上，助力终端设备实现更高能效标准（如80 PLUS）。
▶ 高功率密度：高频化设计显著减小了变压器的体积和重量，使终端设备更加小巧紧凑，符合电子产品小型化的发展趋势。
▶ 卓越的稳定性与可靠性：严格的材料筛选、先进的制造工艺和全面的测试流程，确保产品在高温、高湿及频繁开关等恶劣条件下仍能长期稳定工作，寿命更长。
▶ 出色的EMC性能：低漏感设计和可选屏蔽结构，有效抑制电磁干扰（EMI），帮助整机更容易通过CE、FCC等电磁兼容认证。
▶ 强大的定制化能力：可根据客户的具体电路拓扑（如LLC, Flyback, Forward, Full-Bridge）、电气参数、安装方式和安规认证（UL, VDE, CQC）要求进行快速设计与生产，提供一站式解决方案。
☷ 应用场景
我们的高频变压器是以下领域的核心组件：
▶ 开关电源（SMPS）：各类AC/DC适配器、服务器电源、通信电源、工业电源中的主功率变换变压器和驱动变压器。
▶ 新能源领域：光伏逆变器、储能系统（ESS）、风力发电变流器中的高频隔离与驱动模块。
▶ 新能源汽车：车载充电机（OBC）、直流变换器（DC-DC Converter）、充电桩模块内部。
▶ 工业与消费电子：变频器、伺服驱动器、UPS不同断电源、高端音响设备、LED驱动电源。
▶ 通信设备：5G基站电源与射频模块、网络交换机/路由器电源、光模块。
▶ 医疗电子：医疗电源、医疗成像设备（如X光机）等对安全性和可靠性要求极高的领域。
